Uso: estrutura de concreto protendido.
Material: aço galvanizado.
Descrição: Bainha de aço galvanizado para protensão aderente. As bainhas são tubos dentro dos quais a armadura de protensão é colocada, utilizados em protensão com aderência posterior ou também sem aderência. Para criar aderência com a armadura de protensão, as bainhas são preenchidas com calda de cimento. As bainhas podem ter diâmetros de 35mm à 150mm com espessura de 0,2 a 0,4mm. As bainhas possuem transversalmente uma superfície ondulada em hélice para que possam utilizar luvas rosqueadas nas emendas. As ondulações transversais enrijecem a bainha melhorando a aderência entre o concreto e a nata de injeção. As bainhas podem abrigar até 31 cordoalhas. Fonte: Protenfor.
Exemplo de aplicação: Em elementos de concreto protendido de grande porte.
 |
 |
| Bainhas dentro de uma viga | Bainhas com cordoalha |
 |
 |

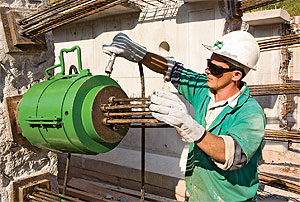

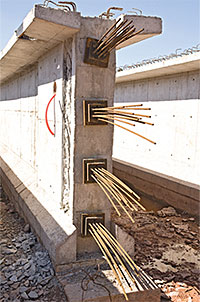

| Viga após concretagem com as cordoalhas | Macaco hidráulico que fará a protensão |
Fonte: Techne - Pini
Normas: NBR 7483 – “Cordoalhas de aço para estruturas de concreto protendido – Especificação”.
Cód: 02.N5.0001
